產品介紹

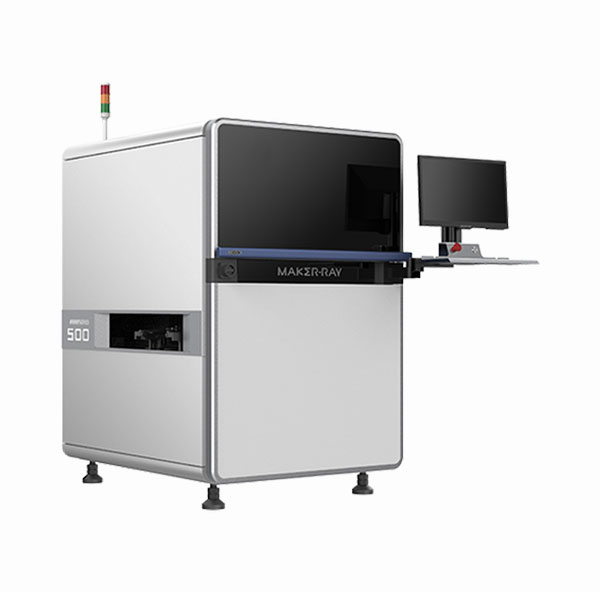

鐳晨在線3DAOI 在線3D自動光學檢測儀

3D檢測-貼片3D檢測

最小化陰影

基于4/8方離的投影3D成像，最小化陰影問題

極簡編程:

一鍵查找已訓練器件，快速批量廣播參數

成像真實

智能3D重建，深度圖暫新去峰

在線PCBA貼片3D光學檢測AIS43X全新一代光源系統，讓缺陷無處遁形

3D視覺檢測技術，真實還原三維信息

AI智能算法加持，提高檢測準確率

輕量化一體式框架，整機運行更高速穩定

兼容高低器件成像，真實還原物體信息

通過對特定FOV的特定器件調整Z軸高度，兼容高器件與小物料同時，提高絲印成像質量。

AI智能去噪高度還原3D成像

多角度投影以及多頻條紋結構光融合解決成像過曝問題，融合A!智能去噪功能，高度還原被測物的3D成像，提供準確的三維數。

高精度缺陷檢測能力確保不良零漏失

通過回歸到焊料爬錫狀態，測量分段面積、尺寸以及角度，降低成像對測量的影響，有效檢測出焊點虛焊、少錫、多錫等不良。

鐳晨在線3DAOI在線3D自動光學檢測儀參數

可測板卡尺寸：50*50mm-510*460mm(大板模式定制尺寸支持690460mm)

相機：12MP彩色面陣高速工業相機

光源：12MP彩色面陣高速工業相機

FOV：15um@60*45mm

分辨率：15um

速度：0.55sec/FOV

工控主機：CPU:inteli7;顯卡:RTX306012G顯存;存儲:64GDDR4，256GSSD+6T機械硬盤;網絡:1000M有線網卡

顯示器：23.8寸FHD顯示器

操作系統：Ubuntu18.04LTS64bit

通訊方式：標準SMEMA接口

軌道調寬：手動/自動

運動機構：高精度絲桿+伺服電機

機箱尺寸及重量：(L*H*W)1174*1642“1396mm(高度不包含三色燈)，890Kg

電源及功率：AC220V,額定功率510W
